产品型号:SH系列
ALPAO波前传感器专为自适应光学应用而设计,可与每个自适应光学系统配合使用。ALPAO波前传感器传输时间短是该系列的一大特色。可以根据需要来选择灵敏度,速度和光谱范围。所有ALPAO SH都完美地适合ALPAO DM和ALPAO软件以及实时计算机。
波前传感器(Shack-Hartmann型),通过一个微透镜数组,得到波前的局部斜率。从这个信息中,可以实时测量光强、位相、像差、PST、MTF和其它参数。
致力于给用户提供完整自适应光学解决方案的法国ALPAO公司继2017年初首次推出可见光和红外波段的两款波前传感器以来,于同年年底再次发力,推出总计11款不同型号的波前传感器。这一系列产品专为自适应光学设计。为提高自适应光学闭环带宽,ALPAO更是将缩短波前传感器的延迟时间作为工作重点。该系列产品涵盖不同工作波长、带宽和价格区间,给用户带来多样选择。
产品特点:
· 速度:帧频高达31.8kHz,延迟低至5μs(SH-CMOS-fast)
· 高灵敏度:SNR = 1的光子通量低至3光子/帧/子光圈(EMCCD)
· 最大量子效率高达95%
· 专为自适应光学应用而设计
型号参数:
|
尺寸
|
速度
|
灵敏度
|
光学参数
|
型号
|
采样点
|
透镜间距
μm
|
采样频率
Hz
|
最快频率
Hz
|
量子效率
|
SNR=1
光子数/帧/子孔径
|
倾斜/离焦
μm, PV
|
重复性
nm RMS
|
光谱范围
|
SH-CMOS
|
50x50
|
96.6
|
118
|
477
|
67%
|
100
|
65/15
|
2
|
VIS
|
SHCMOSfast
|
63x63
|
112
|
2030
|
31800
|
50%
|
1000
|
115/28
|
2
|
VIS
|
SH-EMCCD
|
16x16
|
192
|
1004
|
1838
|
95%
|
3
|
13/3
|
2
|
VIS
|
SH-EMCCD-fast
|
23x23
|
192
|
2067
|
2067
|
95%
|
4
|
34/8
|
2
|
VIS
|
SH-InGaAs
|
23x23
|
240
|
600
|
3000
|
92%
|
1500
|
88/22
|
2
|
NIR
|
SH-InGaAs-fast
|
23x23
|
120
|
3020
|
9590
|
81%
|
400
|
46/11
|
2
|
NIR
|

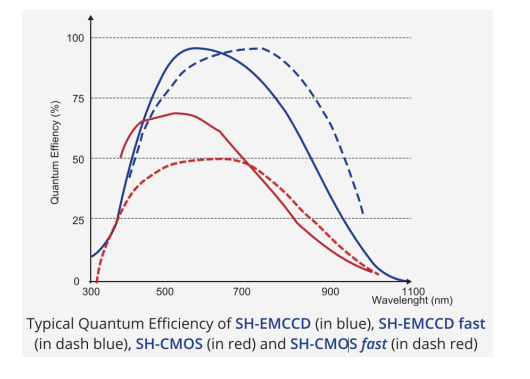

上图表示SH-EMCCD(蓝色实线),SH-EMCCD-fast(蓝色虚线),SH-CMOS(红色实线)SH-CMOS-fast(红色虚线)的典型量子效率。横轴为波长(单位nm),纵轴为量子效率(单位%)。
|
