产品型号：HTPA120x84d
品牌名称：德国海曼（Heimann）

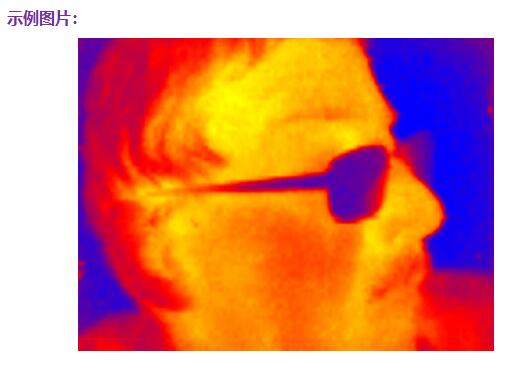

HTPA120x84d是我们采用TO-8外壳的最高分辨率的热电堆红外阵列，最适合热成像。
采用数字SPI接口，操作仅需6个引脚。它有一个16位ADC和内置EEPROM来存储所有校准数据。帧率可以单独设置，这取决于传感器时钟和ADC分辨率。
高16位分辨率可以实现9 Hz的帧率，而较低的ADC分辨率可以实现高达30Hz或更高的帧率。不同的光学透镜与采用TO-8外壳的阵列集成，可以实现从12x9度到120x90度的视场(FOV)。
120x84阵列可用作80x64阵列的插入式解决方案，因为它提供相同的PIN-out和尺寸。
产品特点：
· 120x84热电堆像素
· 真正的无快门操作
· 12x9°至120x90°的视场
· 9Hz至50Hz的高帧率
· 16位ADC分辨率
· 高物体温度范围
产品参数：
|
|
Value
|
Tolerance
|
Unit
|
|
电源电压 (DC)
|
3.3
|
+0.3/-0.0
|
V
|
|
电流消耗
|
30
|
± 5
|
mA
|
|
时钟频率 (Sensor)
|
10
|
± 5
|
MHz
|
|
环境温度范围
|
-20 to 85
|
|
°C
|
|
物体温度范围
|
-20 to >1000
|
|
°C
|
|
帧率（full frame）
|
2 to 50
|
|
Hz
|
|
帧率（quarter frame）
|
12 to 300
|
|
Hz
|
|
NETD
|
tbd
|
|
mK@1Hz
|
|
